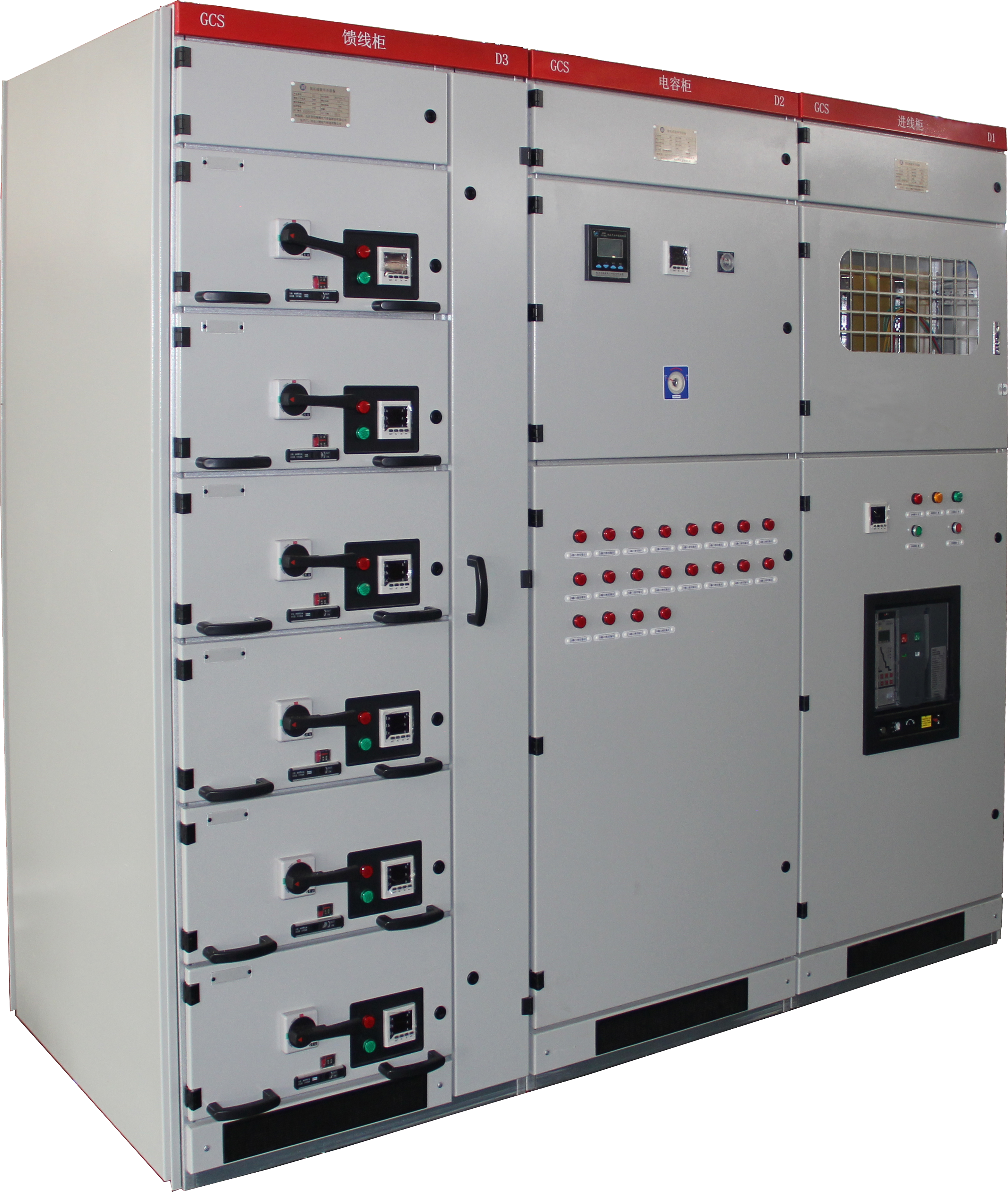

? 框架采用8MF型開口型鋼,框架組裝靈活方便;
? 開關柜的各功能室相互隔離,其隔室分為功能單元室,母線室和電纜室.各室的作用相對獨立;
? 水平母線采用柜后平置式排列方式,以增強母線抗電動力的能力,是使主電路具備高短路強度能力的基本措施;
? 電纜隔室的設計使電纜上,下進出均十分方便;
? 抽屜高度的模數(shù)為160mm.抽屜改變僅在高度尺寸上變化,其寬度,深度尺寸不變,相同功能單元的抽屜具有良好的互換性.單元回路額定電流630A及以下;
? 抽屜面板具有分,合,試驗,抽出等位置的明顯標志.抽屜單元設有機械聯(lián)鎖裝置.1抽屜單元為主體,同時具有抽出式和固定性,可以混合組合,任意使用;
